Retroingeniería de la instalación de aspersores

Retrospectiva de la ingeniería empleada para instalar esas dos válvulas: Primero, iniciaron (1) enrollando cinta teflón sobre roscas de aspersores; luego, (2) distribuyeron tuberías; (3) cortaron PVC; (4) acoplaron y pagaron uniones, Ts, reductores y codos; (5) colocaron tanques para fertiriego; (6) unieron cabezal de riego a bomba sumergible; (7) instalaron reloj temporizador; (8) conectaron tanques y cabezal de riego a tubería de descarga; y, al final, (9) fijaron elevadores.

Y, antes, prepararon suelo, surcaron, extendieron cubierta, midieron distanciamiento de siembra, perforaron, ahoyaron, y sembraron los podocarpos.

(1)    Enrollando teflón sobre roscas de aspersores

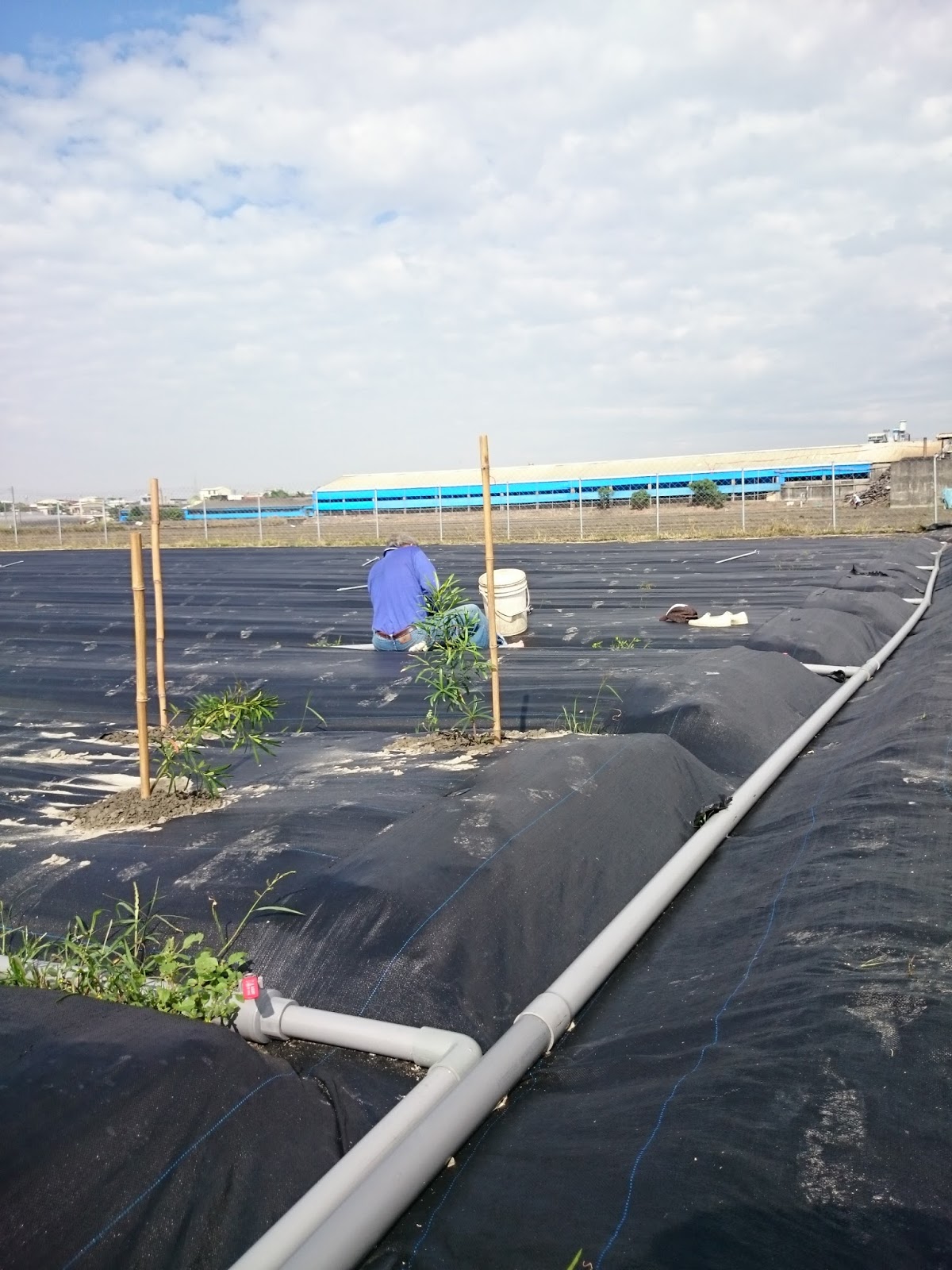

(2)    Distribución de tuberías

(3)    Cortar PVC

(4)    Acoplar y pegar uniones, Ts y codos

Ø tubería principal = 52 mm

Ø después de T  = 41 mm

Ø = 41 mm,   Ø = 27 mm

Ø antes de reductor: 41 mm

Ø después de reductor: 27 mm

distancia entre aspersores = 8 m; entre laterales = 4 m

(5)    Instalación de tanques para fertiriego

(6)    Conexión de cabezal de riego a bomba sumergible

(7)    Instalación de reloj temporizador

(8)    Unión de cabezal de riego a tubería de descarga

(9)    Fijar elevadores de aspersores
